Внутренний водосток — лотки и трапы

Водоотводные лотки, трапы и решетки из нержавеющей стали, отвечающие высоким санитарным требованиям, широко используются на предприятиях пищевой, химической и фармацевтической промышленности.

Лотки и трапы изготавливаются из стали марки AISI 304 (12Х18Н10Т ГОСТ 558) толщиной 1,5-2 мм. Решетки на лотки и трапы производятся из стали толщиной 2-8 мм, что позволяет обеспечить необходимую несущую способность изделий.

Системы водоотвода из нержавеющей стали оборудуются гидрозатворами, которые обеспечивают отсечение протекающей по водоотводу среды, что является обязательным условием санитарно-гигиенических требований.

Продукция успешно проверена и эксплуатируется на таких предприятиях, как: птицефабрики, пивоваренные компании, мини-пивоварни, кондитерские цеха, мясокомбинаты, молокозаводы и т.п.

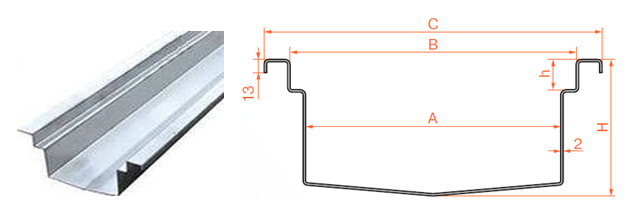

Водоотводные лотки из нержавеющей стали образуют систему линейного водоотвода эффективно работающую при сбросе большого объема жидкости. Созданные V-образной формы лотки полностью исключают образование остатков проходящей через них жидкости, также они могут быть изготовлены с внутренним уклоном, что облегчает работы по устройству полов на предприятии.

Решетки из нержавеющей стали предназначены для покрытия лотков и трапов. Они подбираются исходя из предполагаемой нагрузки, размеров колес техники (переезжающей через решетки) и консистенции пропускаемой через решетки жидкости.

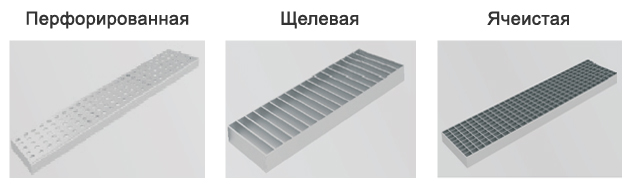

Решетки для лотков

• Перфорированная решетка из нержавеющей стали толщиной 3 мм, высотой (h) 25/30 мм, длиной (L) 1000 мм применяется там, где нагрузки минимальны (до 500 кг).

• Щелевая решетка из нержавеющей стали толщиной 4-8 мм, высотой (h) 30/40 мм, длиной (L) 1000 мм, выдерживает нагрузку до 3000 кг.

• Ячеистая решетка из нержавеющей стали толщиной 2-3 мм, высотой (h) 30/40 мм, длиной (L) 500 мм применяется там, где нагрузки максимальны (до 5000 кг).

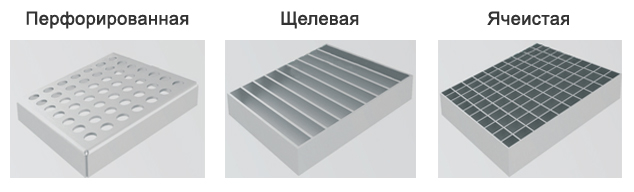

Решетки для трапов

Перфорированная решетка из нержавеющей стали для трапов выдерживает нагрузку до 500 кг, а щелевая и ячеистая решетки до 5000 кг.

Трапы из нержавеющей стали

Трапы являются системами точечного водоотвода. Производятся трапы разной конфигурации и с выпусками разного диаметра. Выпуск из трапа может быть расположен, как вертикально, так и горизонтально.

Трап состоит из нескольких частей: корпус трапа, гидрозатвор (в трапе с горизонтальным выпуском гидрозатвор вмонтирован в корпус), уловитель механических примесей, решетка.

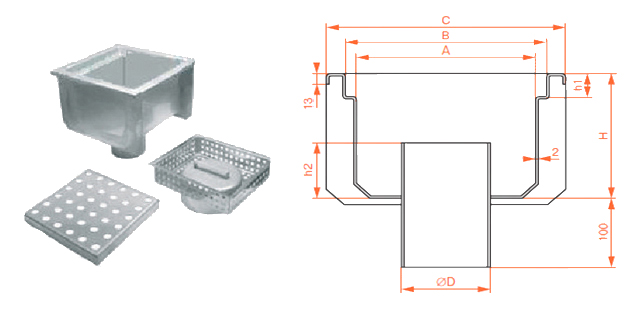

Трап с вертикальным выпуском

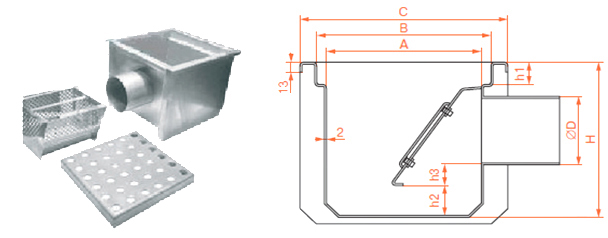

Трап с горизонтальным выпуском

По желанию заказчика возможны конструктивные изменения в элементах системы внутреннего водоотвода из нержавеющей стали.
